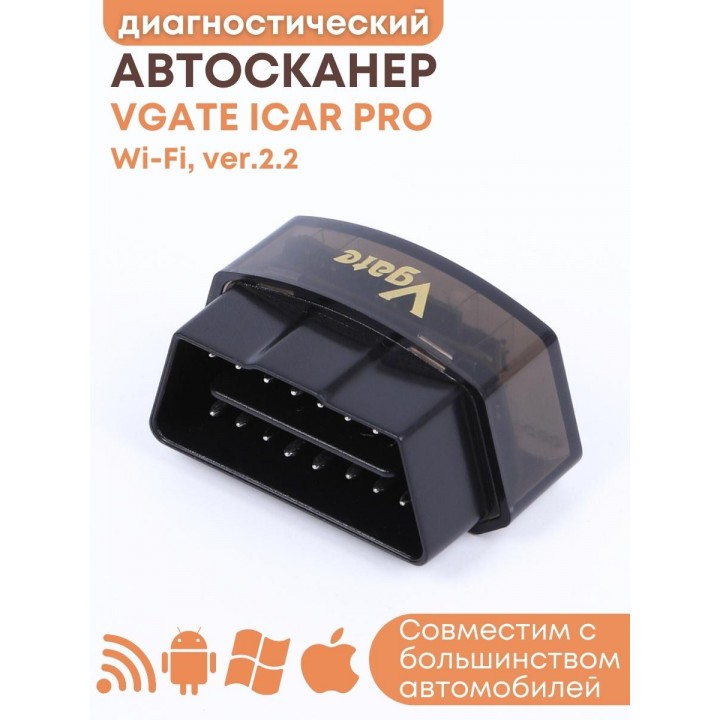

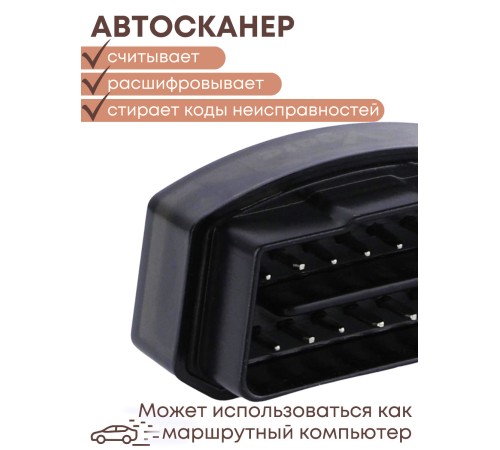

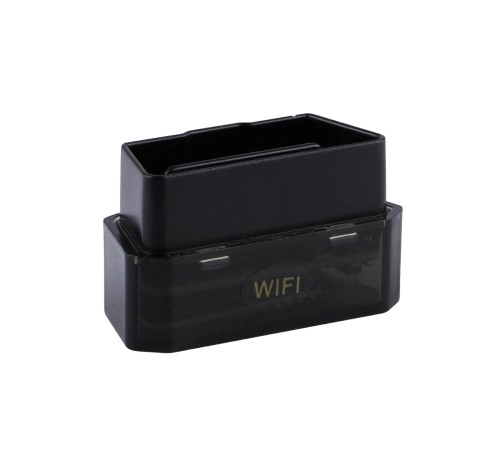

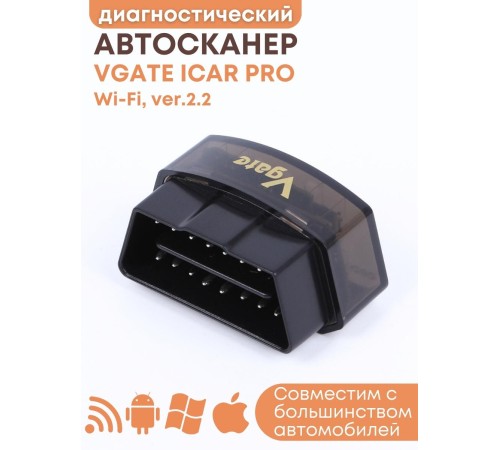

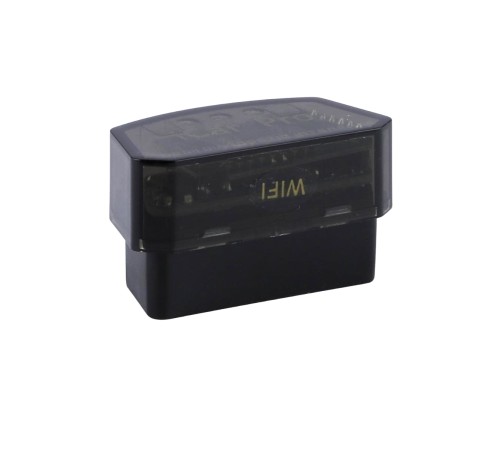

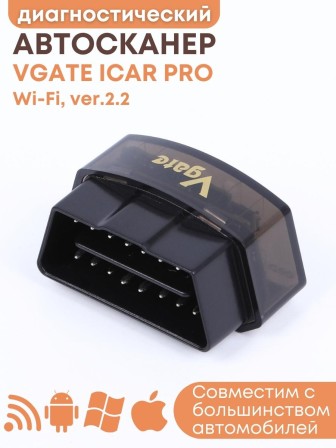

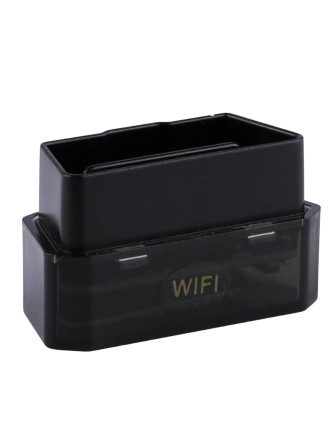

Адаптер VGATE ICAR PRO WI-FI объединяет в себе два устройства – диагностический прибор и маршрутный компьютер для автомобиля. При помощи автосканера можно считывать и стирать коды неисправностей автомобиля, а также получать данные с ЭБУ (электронного блока управления) автомобиля в режиме реального времени. В настоящее время адаптер является одним из самых современных и универсальных инструментом для проведения самостоятельной диагностики автомобиля.

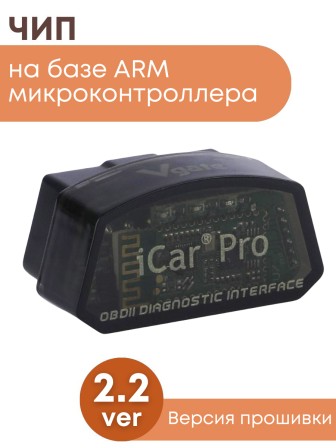

Адаптер передает данные с ЭБУ автомобиля по беспроводной сети Wi-Fi, после чего специальное приложение обрабатывает данные и отображает их на дисплее мобильного устройства или компьютера. Схемотехника адаптера выполнена на ARM микроконтроллере с усовершенствованной прошивкой ELM327 v2.2. Адаптер поддерживает работу с операционными системами Android, Apple iOS, Windows.
Основные параметры диагностики по OBD-II
- Режим работы системы топливной коррекции (PID 03 Fuel system status). При значении «Closed Loop» система работает в режиме обратной связи (замкнутой петли), при этом данные с датчика кислорода используются для корректировки топливоподачи. При значении «Open Loop» данные с датчика кислорода не используются для корректировки топливоподачи;
- Расчетная нагрузка на двигатель (PID 04 Calculated Load);
- Температура охлаждающей жидкости (PID 05 Coolant temperature);
- Краткосрочная коррекция подачи топлива по банку 1/2 (PID 06/08 Short Term Fuel Trim Bank 1/2);
- Долгосрочная коррекция подачи топлива по банку 1/2 (PID 07/09 Long Term Fuel Trim Bank 1/2);
- Давление топлива (PID 0A Fuel pressure);
- Давление во впускном коллекторе (PID 0B Manifold pressure);
- Обороты двигателя (PID 0C Engine speed – RPM);
- Скорость автомобиля (PID 0D Vehicle speed);
- Угол опережения зажигания (PID 0E Ignition Timing Advance);
- Температура всасываемого воздуха (PID 0F Intake Air Temperature);
- Расход воздуха (PID 10 Air Flow);
- Положение дроссельной заслонки (PID 11 Throttleposition);
- Режим работы системы подачи дополнительного воздуха (PID 12 Secondary Air Status);
- Наличие датчиков кислорода (PID 13 O2 sensors present);
- Данные с датчика кислорода №1/2/3/4 по банку 1/2 (PID 14-1B O2 Sensor 1/2/3/4 Bank 1/2 Volts);
- А также множество других параметров.
Технические характеристики
|
Рабочее напряжение
|
DC 9 - 16V
|
|
Потребляемый ток
|
<45 mA@13.8V
|
|
Потребляемый ток в режиме энергосбережения
|
<3 mA@13.8V
|
|
Переход в режим энергосбережения через
|
30 мин
|
|
Рабочая температура
|
- 30°C – 60°C
|
|
Температура хранения
|
- 40°C – 70°C
|
|
Класс защиты
|
IP54
|
|
Прошивка ARM микроконтроллера
|
ELM327 v2.2
|
|
Сетевое имя Wi-Fi
|
V-LINK
|
|
Скорость передачи данных по Wi-Fi
|
до 72 Mbps
|
|
Диапазон частот Wi-Fi
|
2400 - 2483,5 GHz
|
|
Стандарт Wi-Fi модуля
|
IEEE 802.11n
|
|
Мощность передатчика Wi-Fi
|
10 mW
|
|

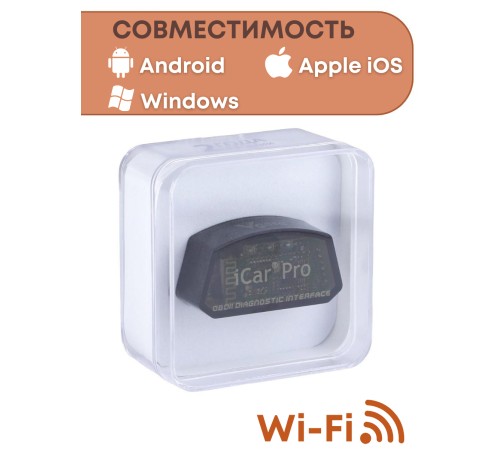

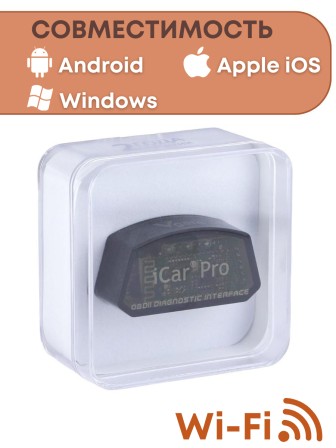

Поддержка операционных систем
|
Android, Apple iOS, Windows
|
Комплектация
- Адаптер VGATE ICAR PRO WI-FI – 1 шт.
- Руководство пользователя – 1 шт.
- Розничная упаковка – 1 шт.
