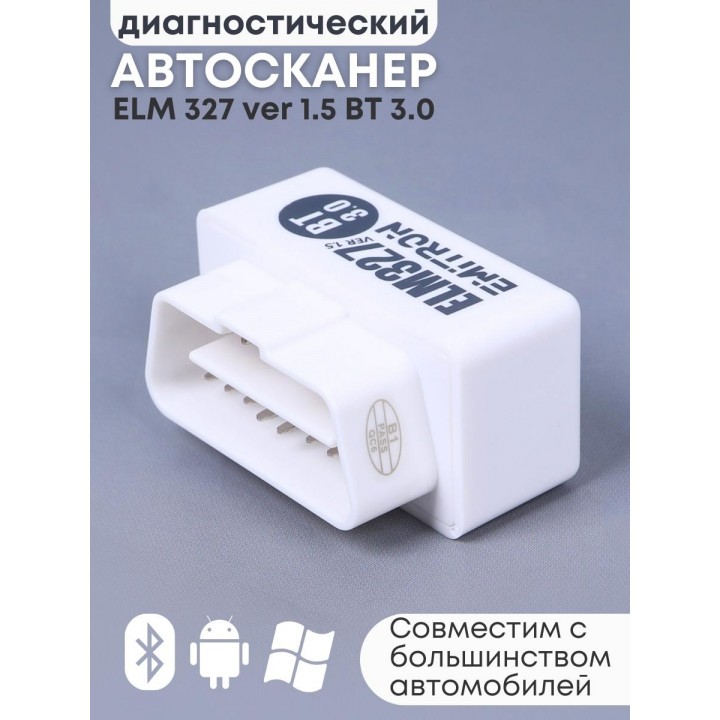

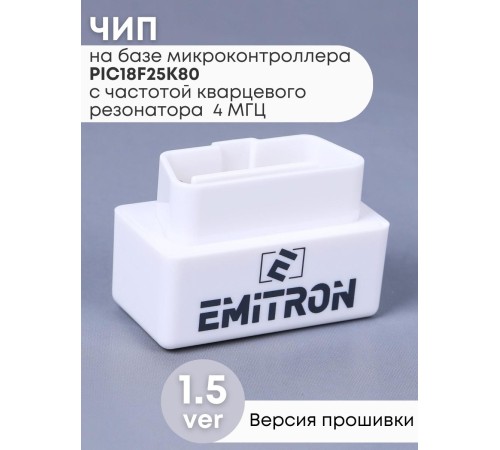

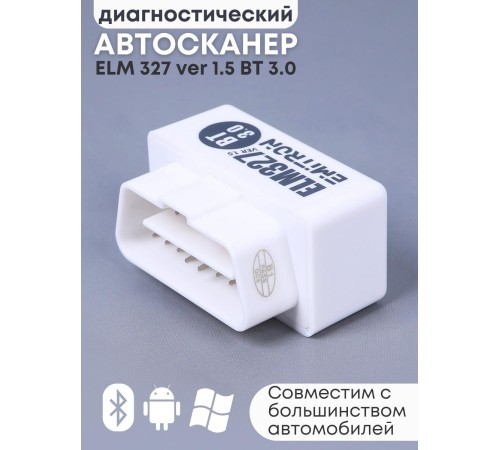

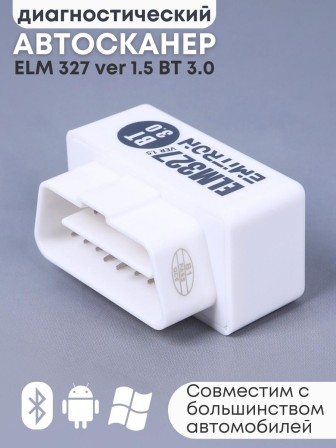

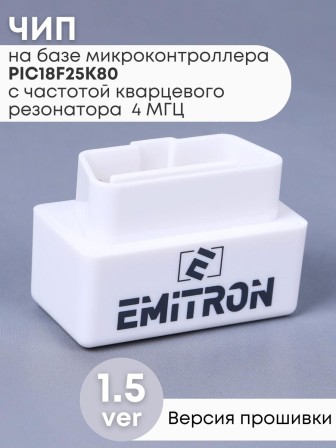

Адаптер автодиагностический ELM 327 Bluetooth, ver.1.5

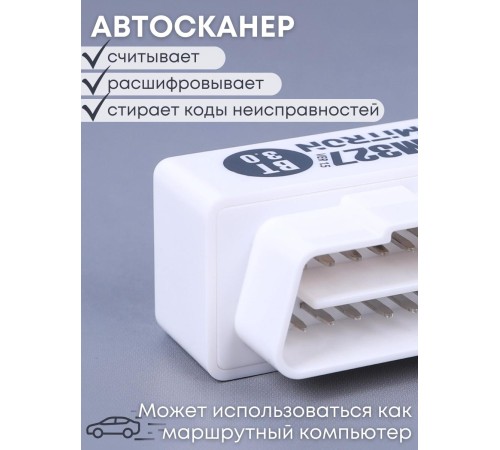

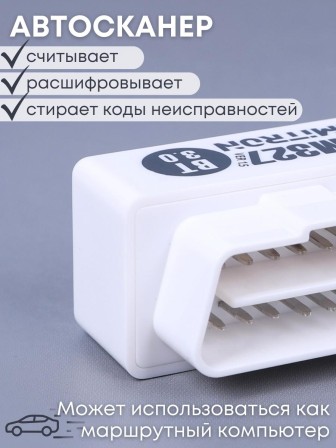

В настоящее время автодиагностический адаптер EMITRON ELM327 v1.5 BT 3.0 является одним из самых современных, универсальных и простых в использовании инструментом для проведения самостоятельной диагностики OBD-II/EOBD/CAN совместимых автомобилей. С помощью адаптера можно считывать, расшифровывать и стирать коды неисправностей, а также использовать его как маршрутный компьютер. Принцип работы адаптера — связать ЭБУ (электронный блок управления) автомобиля по беспроводной сети Bluetooth со специальным диагностическим приложением, установленным на смартфон, планшет или компьютер. Адаптер поддерживает работу с операционными системами Android, Windows.

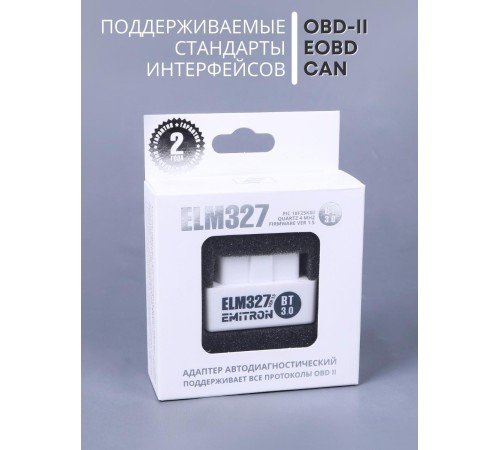

Поддерживаемые протоколы: OBD-IISAE J1850 PWM (41.6 KBAUD): SAE J1850 VPW (10.4; KBAUD); SAE J1939 CAN (29 BIT ID, 250 KBAUD); ISO 9141-2 (5 BAUD INIT, 10.4 KBAUD); ISO 14230-4 KWP (5 BAUD INIT, 10.4 KBAUD); ISO 14230-4 KWP (FAST INIT, 10.4 KBAUD); ISO 15765-4 CAN (11 BIT ID, 500 KBAUD); ISO 15765-4 CAN (29 BIT ID, 500 KBAUD); ISO 15765-4 CAN (11 BIT ID, 250 KBAUD); ISO 15765-4 CAN (29 BIT ID, 250 KBAUD); USER1 CAN (11 BIT ID, 125 KBAUD); USER2 CAN (11 BIT ID, 50 KBAUD).

В список автомобилей поддерживающих стандарт OBD-II, входят практически все марки легковых и коммерческих автомобилей:

• с бензиновыми двигателями, произведенные для рынка США с 1996 года по настоящее время;
• с бензиновыми двигателями, произведенные для рынка ЕС с 2001 года по настоящее время;
• с дизельными двигателями, произведенные для рынка США и ЕС с 2004 года по настоящее время.
• с отечественными автомобилями с инжекторными двигателями со стандартным разъемом DLC 16-pin (использовать для диагностики ПО OpenDiag)
• с некоторыми японскими автомобилями с правым рулем, которые были произведены как для рынка Японии, так и для европейских стран с левосторонним движением (Англия, Кипр и т.д). Данные автомобили должны иметь поддержку E-OBD и OBDII,только в этом случае программное обеспечение будет подходить для диагностики.

Для iOS в App Store: Где мой OBD2 разъем? Find it! – для поиска диагностического разъема DLC (OBD-II) в автомобиле. • Car Scanner ELM OBD2 или платная Pro – диагностика и маршрутный компьютер. • inCarDoc Free или платная Pro – диагностика и маршрутный компьютер.

Для Android в Play Маркет: Где мой OBD2 разъем? Find it! – для поиска диагностического разъема DLC (OBD-II) в автомобиле. • Car Scanner ELM OBD2 или платная Pro – диагностика и маршрутный компьютер. • Torque Lite или платная Pro – диагностика и маршрутный компьютер. • inCarDoc Free или платная Pro – диагностика и маршрутный компьютер. • OpenDiag для автомобилей ВАЗ, ГАЗ, ЗАЗ, УАЗ – диагностика и маршрутный компьютер. • ELM 327 Identifier – для проверки работоспособности адаптера. • Elm327Chat – для проверки работоспособности адаптера.

Для Android в HUAWEI AppGallery: Car Scanner ELM OBD2 или платная Pro – диагностика и маршрутный компьютер. • OpenDiag для автомобилей ВАЗ, ГАЗ, ЗАЗ, УАЗ – диагностика и маршрутный компьютер. Для Windows • ScanMaster ELM платная (wgsoft.de/scanmaster-elm) – диагностика.

Функциональные возможности диагностики по OBD-II

• Считывание текущих параметров работы системы управления (всего стандартом OBD-II поддерживается более 100 параметров). Каждый конкретный ЭБУ автомобиля поддерживает ограниченное количество параметров. При этом встречаются некоторые модели автомобилей, у которых ЭБУ поддерживают расширенные наборы параметров.
• Получение сохраненных значений текущих параметров работы системы управления автомобилем на момент возникновения кодов неисправностей (Mode 2 Freeze Frame).
• Считывание и просмотр кодов неисправностей (Mode 3 Read Diagnostic Trouble Codes (DTC’s)).
• Очистка диагностической памяти (Mode 4 Reset DTC’s and Freeze Frame data): кодов неисправностей, значений сохраненных параметров, результатов тестов датчиков кислорода, результатов тестовых мониторов.
• Запрос информации о диагностируемом автомобиле (Mode 9 Request vehicle information): VIN-кода и калибровочных данных.

Основные параметры диагностики по OBD-II

• Режим работы системы топливной коррекции (PID 03 Fuel system status). При значении «Closed Loop» система работает в режиме обратной связи (замкнутой петли), при этом данные с датчика кислорода используются для корректировки топливоподачи. При значении «Open Loop» данные с датчика кислорода не используются для корректировки топливоподачи;
• Расчетная нагрузка на двигатель (PID 04 Calculated Load);
• Температура охлаждающей жидкости (PID 05 Coolant temperature);
• Краткосрочная коррекция подачи топлива по банку 1/2 (PID 06/08 Short Term Fuel Trim Bank 1/2);
• Долгосрочная коррекция подачи топлива по банку 1/2 (PID 07/09 Long Term Fuel Trim Bank 1/2);
• Давление топлива (PID 0A Fuel pressure);
• Давление во впускном коллекторе (PID 0B Manifold pressure);
• Обороты двигателя (PID 0C Engine speed – RPM);
• Скорость автомобиля (PID 0D Vehicle speed);
• Угол опережения зажигания (PID 0E Ignition Timing Advance);
• Температура всасываемого воздуха (PID 0F Intake Air Temperature);
• Расход воздуха (PID 10 Air Flow);
• Положение дроссельной заслонки (PID 11 Throttleposition);
• Режим работы системы подачи дополнительного воздуха (PID 12 Secondary Air Status);
• Наличие датчиков кислорода (PID 13 O2 sensors present);
• Данные с датчика кислорода №1/2/3/4 по банку 1/2 (PID 14-1B O2 Sensor 1/2/3/4 Bank 1/2 Volts);
• А также множество других параметров.

Технические характеристики

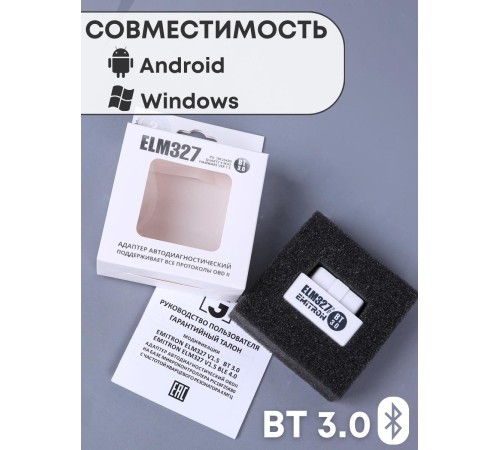

Комплектация

• Адаптер EMITRON ELM327 v1.5 BT 3.0 – 1 шт.
• Руководство пользователя с гарантийным талоном – 1 шт.

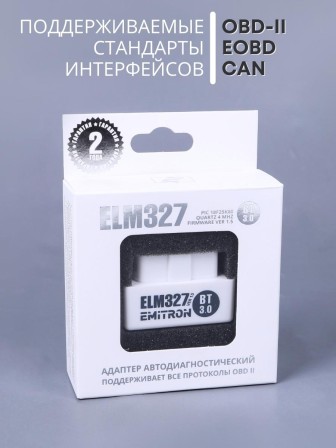

• Розничная упаковка – 1 шт.

Гарантия

Гарантийный период составляет 2 года

Размеры

• Размеры адаптера: 49 х 26 х 31 мм
• Размеры упаковки: 88 х 35 х 116 мм

Вес

• Вес нетто: 20 гр.
• Вес брутто: 40 гр.

Произведено в Китае
